소방안전관리자 2급 기출문제 339번

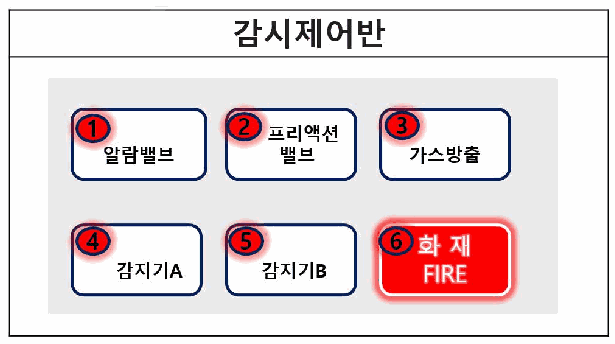

준비작동식 스프링클러설비 수동조작함(SVP) 스위치를 누를 경우 다음
감시제어반의 표시등이 점등되어야 할 것으로 올바르게 짝지어진 것은?(단,
주어지지 않은 조건은 무시한다)

① 4, 6
② 2, 3
③ 2, 6
④ 1, 6
⑴ 준비작동식 스프링클러설비의 수동조작함(SVP) 스위치를 누를 경우
전자밸브(솔레노이드밸브)가 개방되어 중간챔버가 감압 되고 1차측 가압수가
2차측으로 넘어가게 되는데 2차측으로 넘어간 일부 가압수는 압력스위치
접점을 접촉하게 하여 수신반(감시제어반)에 신호를 송출하게 된다.
⑵ 수신반에서는 화재표시등(6번)이 점등되고, 해당 구역 프리액션밸브 개방
표시등(2번)이 점등된다.
⑶ 습식스프링클러설비의 압력스위치가 동작(접점 접촉)되면 알람밸브등
(습식밸브등)이 점등되고 준비작동식스프링클러설비의 압력스위치가 동작(접점
